ARDUINO UNO开发板详情介绍

（一）ARDUINO UNO 开发板

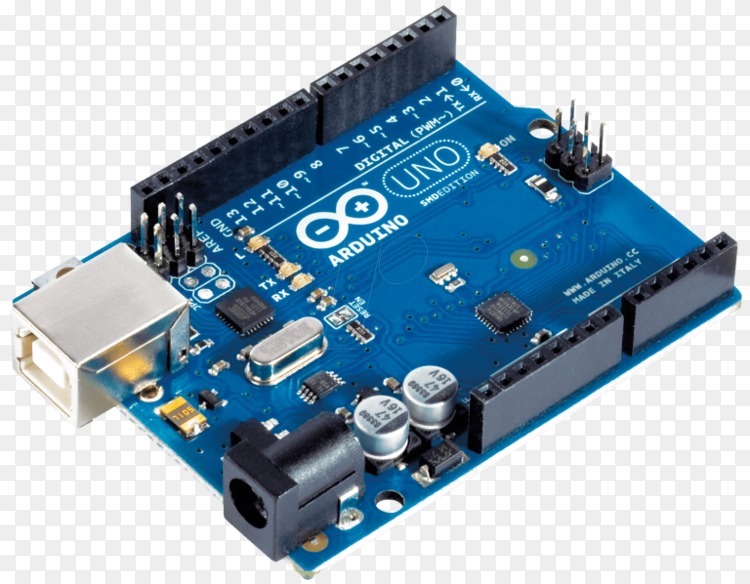

Arduino生态系统中包含多种开发板、模块和扩展板。其中，UNO R3是最适合初学者且功能全面的Arduino开发板，使用频率最高。下面是Arduino UNO开发板的图片。

（二）ARDUINO UNO开发板的基本组成部分

Arduino开发板的设计十分简洁，包括一块AVR单片机、一个晶振或振荡器，以及一个5V的直流电源。常见的开发板通过USB数据线与计算机相连。Arduino提供多种类型的开发板，其中最广泛使用的是Arduino UNO。此外，还有多款小型、微型的开发板，部分支持蓝牙和Wi-Fi功能。

Arduino Uno是Arduino USB接口系列中的最新型号，采用ATMEGA328P作为处理核心。该板拥有14个数字输入/输出引脚（其中6个可用作PWM输出）、6个模拟输入、16MHz的晶振时钟、USB连接口、电源插孔、ICSP接口以及复位按钮。只需通过USB数据线连接电脑，即可实现供电、程序下载和数据通信。

（三）ARDUINO UNO开发板的硬件配置

（四）Arduino Uno引脚概述

电源引脚：开发板可以输出3.3V与5V电压，Vin引脚可以用来连接外部电源为开发板供电。

模拟输入引脚：Analog In引脚用于开发板读取外部的模拟信号，其中A0到A5是可用的模拟输入引脚。

数字引脚：UNO R3配备14个数字输入/输出引脚，其中6个可以用于脉宽调制（PWM）输出。这些数字引脚能够读取逻辑值（0或1），或者作为数字输出引脚控制外部模块。标有“~”的引脚支持PWM功能。

TX和RX引脚：这两个引脚分别标有TX（发送）和RX（接收），用于串口通信。与这些引脚相连的LED灯在进行串口通信时，会以不同的频率闪烁。

第13引脚：开发板上标识为第13引脚，连接了板载的LED灯。可以通过控制这个引脚来控制LED灯的开关。通常，当开发板上电时，板载灯会闪烁，这可以帮助检查开发板是否正常工作。
